空氣調理組合(三點組合)由三大部件組成

過濾器、調壓閥、給油器

過濾壓縮空氣的品質與提供機械潤滑的功能

為了正確及安全使用,請務必詳閱以下說明

產品目錄上登載的產品,由於其使用條件多種多樣,應由系統的設計人員或是決定規格的人來確認所選的元件是否
 適合該系統,必要時,還應做相應的分析與試驗。

壓縮流體如果操作錯誤將會導致危險,所以在使用氣壓機器與閥件的裝配維修操作等,請由擁有充分知識與經驗者
 來使用。

請在確認機器物體的防止掉落裝置,或是防止失控裝置已經完備之後,再進行機器的裝置檢修或整備,確認安全之

前,請絕對不要進行機械裝置的使用或拆卸機器。

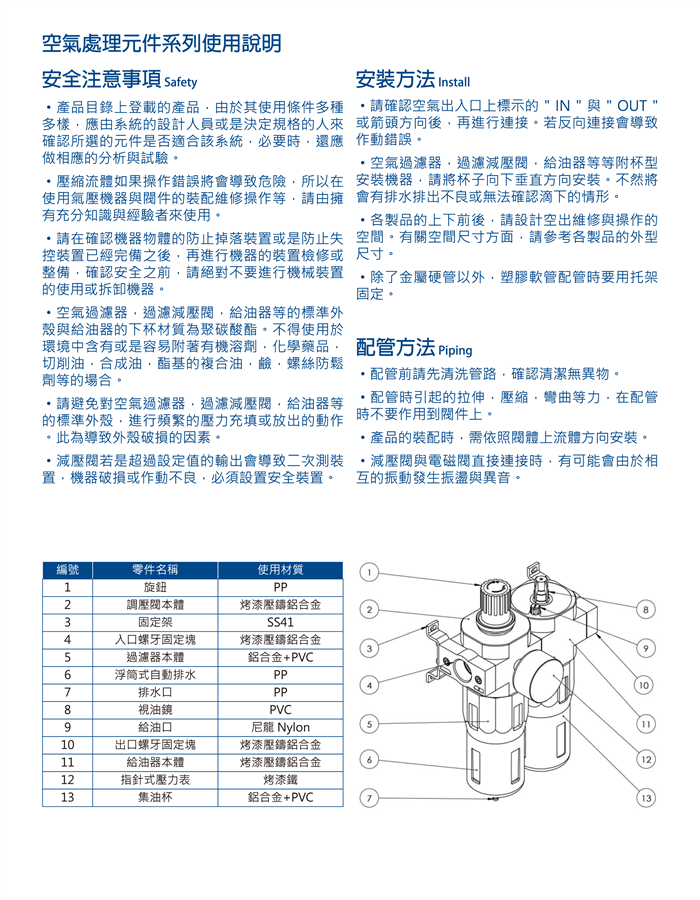

空氣過濾器,過濾減壓閥,給油器等的標準外殼與給油器的下杯材質為聚碳酸酯。不得使用於環境中含有或是容易
 附著有機溶劑,化學藥品,切削油,合成油,酯基的複合油鹼,螺絲防鬆劑等的場合。

請避免對空氣過濾器,過濾減壓閥,給油器等的標準外殼進行頻繁的壓力充填或放出的動作。此為導致外殼破損的
 因素。

減壓閥若是超過設定值的輸出會導致二次測裝置,機器破損或作動不良,必須設置安全裝置。

請確認空氣出入口上標示的 " IN " 與 " OUT " 或箭頭方向後再進行連接。若反向連接會導致作動錯誤。

空氣過濾器,過濾減壓閥,給油器等等附杯型安裝機器,請將杯子向下垂直方向安裝。不然將會有排水排出不良或
 無法確認滴下的情形。

各製品的上下前後,請設計空出維修與操作的空間。有關空間尺寸方面,請參考各製品的外型尺寸。

除了金屬硬管以外,塑膠軟管配管時要用托架固定。

配管前請先清洗管路,確認清潔無異物。

配管時引起的拉伸,壓縮,彎曲等力,在配管時不要作用到閥件上。

產品的裝配時,需依照閥體上流體方向安裝。

減壓閥與電磁閥直接連接時,有可能會由於相互的振動發生振盪與異音。
