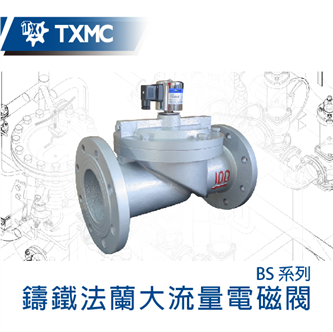

鑄鐵法蘭大流量電磁閥 Cast iron large flow flange solenoid valve

鑄鐵法蘭大流量電磁閥 Cast iron large flow flange solenoid valve

BS 系列鑄鐵大流量電磁閥，材質 : 鑄鐵。
用於低壓力需大流量的各種液態流體 ( 水、油 )
法蘭規範 : 德規 DIN 16 ( PN16 )。

Solenoid valve BS series.
Material : Cast iron.
Available for low pressure, needs large flow liquids.
Flange specification: DIN 16 ( PN16 )

‧ 法蘭規範 : 德規 DIN 16 ( PN16 )

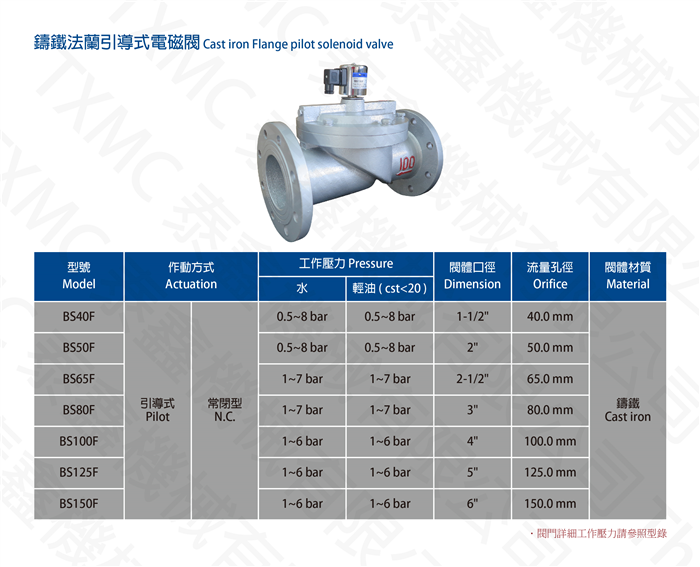

‧ 引導式_常閉 ( 壓力最小需 0.5 Bar ) ( 各種流體耐壓不同，請詳見下圖 )

型號 作動方式 使用壓力 口徑尺寸 流量孔徑 閥體材質
BS40F 引導式 (常閉) 0.5~8Bar 1-1/2" 40mm 鑄鐵
BS50F 引導式 (常閉) 0.5~8Bar 2" 50mm 鑄鐵
BS65F 引導式 (常閉) 0.5~8Bar 2-1/2" 65mm 鑄鐵
BS80F 引導式 (常閉) 0.5~8Bar 3" 80mm 鑄鐵
BS100F 引導式 (常閉) 0.5~8Bar 4" 100mm 鑄鐵
BS125F 引導式 (常閉) 0.5~8Bar 5" 125mm 鑄鐵
BS150F 引導式 (常閉) 0.5~8Bar 6" 150mm 鑄鐵
鑄鐵法蘭大流量電磁閥 Cast iron large flow flange solenoid valve 鑄鐵法蘭大流量電磁閥 Cast iron large flow flange solenoid valve
附件下載:



Size Chart



          ..............................
