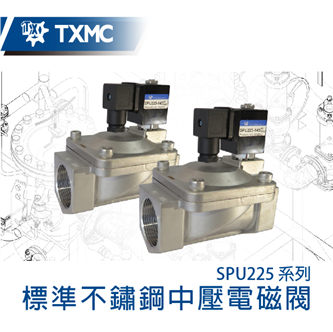

標準不鏽鋼中壓電磁閥　　　　　　　　　　　　　　　　　Stainless steel thread Solenoid valve

標準不鏽鋼中壓電磁閥　　　　　　　　　　　　　　　　　Stainless steel thread Solenoid valve

SPU225 系列不鏽鋼電磁閥，材質 : 304 不鏽鋼 ( 316 不鏽鋼 )。
用於中等壓力的各種流體 ( 空氣、水、油 )
可以選擇 常閉電磁閥 或 常開電磁閥

Solenoid valve SPU225 series.
Material : SUS304 ( SUS316 ). For medium pressure.
Available N.C. ( Normal close ) and N.O. ( Normal open )

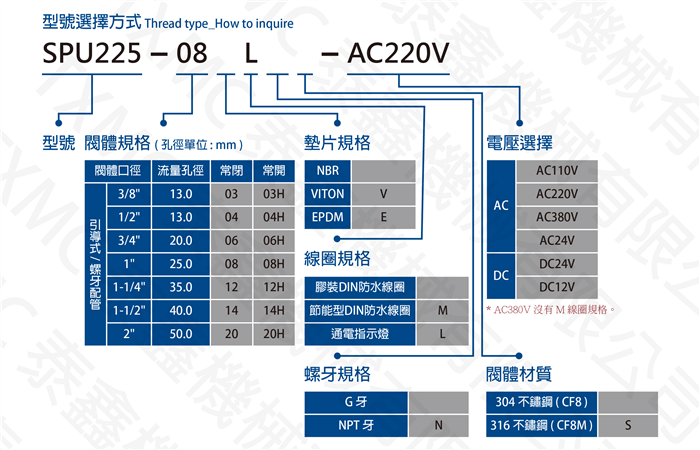

‧ 引導式_常閉 ( 壓力最小需 0.5 Bar ) ( 各種流體耐壓不同，請詳見下圖 )

型號 作動方式 使用壓力 口徑尺寸 流量孔徑 閥體材質
SPU225-03 引導式 (常閉) 0.5~15Bar 3/8" 13mm CF8；CF8M
SPU225-04 引導式 (常閉) 0.5~15Bar 1/2" 13mm CF8；CF8M
SPU225-06 引導式 (常閉) 0.5~15Bar 3/4" 20mm CF8；CF8M
SPU225-08 引導式 (常閉) 0.5~15Bar 1" 25mm CF8；CF8M
SPU225-12 引導式 (常閉) 0.5~15Bar 1-1/4" 35mm CF8；CF8M
SPU225-14 引導式 (常閉) 0.5~15Bar 1-1/2" 40mm CF8；CF8M
SPU225-20 引導式 (常閉) 0.5~15Bar 2" 50mm CF8；CF8M

‧ 引導式_常開 ( 壓力最小需 0.5 Bar ) ( 各種流體耐壓不同，請詳見下圖 )

型號 作動方式 使用壓力 口徑尺寸 流量孔徑 閥體材質
SPU225-03H 引導式 (常開) 0.5~10Bar 3/8" 13mm CF8；CF8M
SPU225-04H 引導式 (常開) 0.5~10Bar 1/2" 13mm CF8；CF8M
SPU225-06H 引導式 (常開) 0.5~10Bar 3/4" 20mm CF8；CF8M
SPU225-08H 引導式 (常開) 0.5~10Bar 1" 25mm CF8；CF8M
SPU225-12H 引導式 (常開) 0.5~8Bar 1-1/4" 35mm CF8；CF8M
SPU225-14H 引導式 (常開) 0.5~8Bar 1-1/2" 40mm CF8；CF8M
SPU225-20H 引導式 (常開) 0.5~8Bar 2" 50mm CF8；CF8M
標準不鏽鋼中壓電磁閥　　　　　　　　　　　　　　　　　Stainless steel thread Solenoid valve 標準不鏽鋼中壓電磁閥　　　　　　　　　　　　　　　　　Stainless steel thread Solenoid valve 標準不鏽鋼中壓電磁閥　　　　　　　　　　　　　　　　　Stainless steel thread Solenoid valve
附件下載:

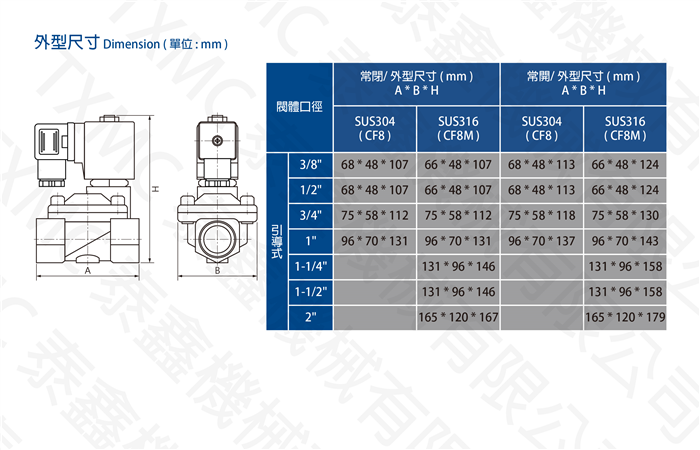

Size Chart



          ..............................
